Skifferstuga Sæterfjellet

Hytte på Sæterfjellet med utsikt over dalen. Hytta er kledd i fasadeskifer.
En stuga på Sæterfjellet med utsikt över dalen. Stugan är klädd i fasadskiffer. Med skifferbrottet som närmaste granne vilar denna gedigna stuga med panoramautsikt över fjällbyn Oppdal.
ARKITEKT

Design: Arne Robert Skaslien

ÅR

2007

SKIFFER LEVERERAD TILL PROJEKTET
Fasad
Tak
Utomhusgolv

100 % av all skifermursten (40 m²), takskiffer (40 m²) och oregelbunden skiffer (15 m²) kan demonteras och återbrukas

40 m2
40 m2
15 m2
SKIFFERTYP

Ljus Oppdalsskiffer

Fasad

Skifermursten (råkopp), d: 100–300 mm
Montering: torrmurad med bakstödmur

Tak

Skifertak – pipeplatta, specialmått
Stora brudskifferplattor, t: 20–30 mm
Montering: skruvade med överlapp

Beläggning

Extra stora flagstones, t: 50–70 mm
Montering: lagda i sättsand

Materialtransport

6,2 km

Öppet för visning

Stugan på Sæterfjellet är uppförd med omfattande användning av lokal skiffer och ligger i direkt anslutning till Oppdalsskrifferbrottet. Byggnaden består främst av skifermursten, flagstones och specialanpassade detaljer i skiffer. Fasaden är uppbyggd som torrmur och tål exponerade förhållanden utan underhållsbehov.

Taken är belagda med stora flagstones av ljus Oppdalsskiffer, och samma skiffertyp används till massiva naturtrappsteg, stepping stones, pipplattor, bänkar och fönsterbleck.

Oppdal tørrmur, bruddhelletak, massive naturtrinn, tråkkheller, vindusbrett, pipehelle, skiferbenk
Tørrmur – Bruddheller til tak – Pipehelle

Fasad uppbyggnad (torrmur):

Torrmuren är uppförd på en grundmur och stabiliserad med murbruk på baksidan, armeringsnät och murankare. Utanför vindskyddet (asfalt- eller motsvarande plåt) monteras vertikala råspontustut med 20 mm mellanrum över grundmuren för att förhindra kapillärsugning. Horisontell träregel (23×48 mm) fästs ovanpå dessa och avslutas med OSB-paneler ytterst. I luftspalten mellan vindsperre och OSB-matta finns dräneringsrör (22 mm elkabelrör), dolt bakom skiffern i nedre delen av muren och böjt upp bakom korsregeln.

Som skydd mellan bakstödmur och OSB-panel har ett lager grundmursplast (alternativt takpapp) lagts. Armeringsmatta monteras med armeringsstolar mot plasten.

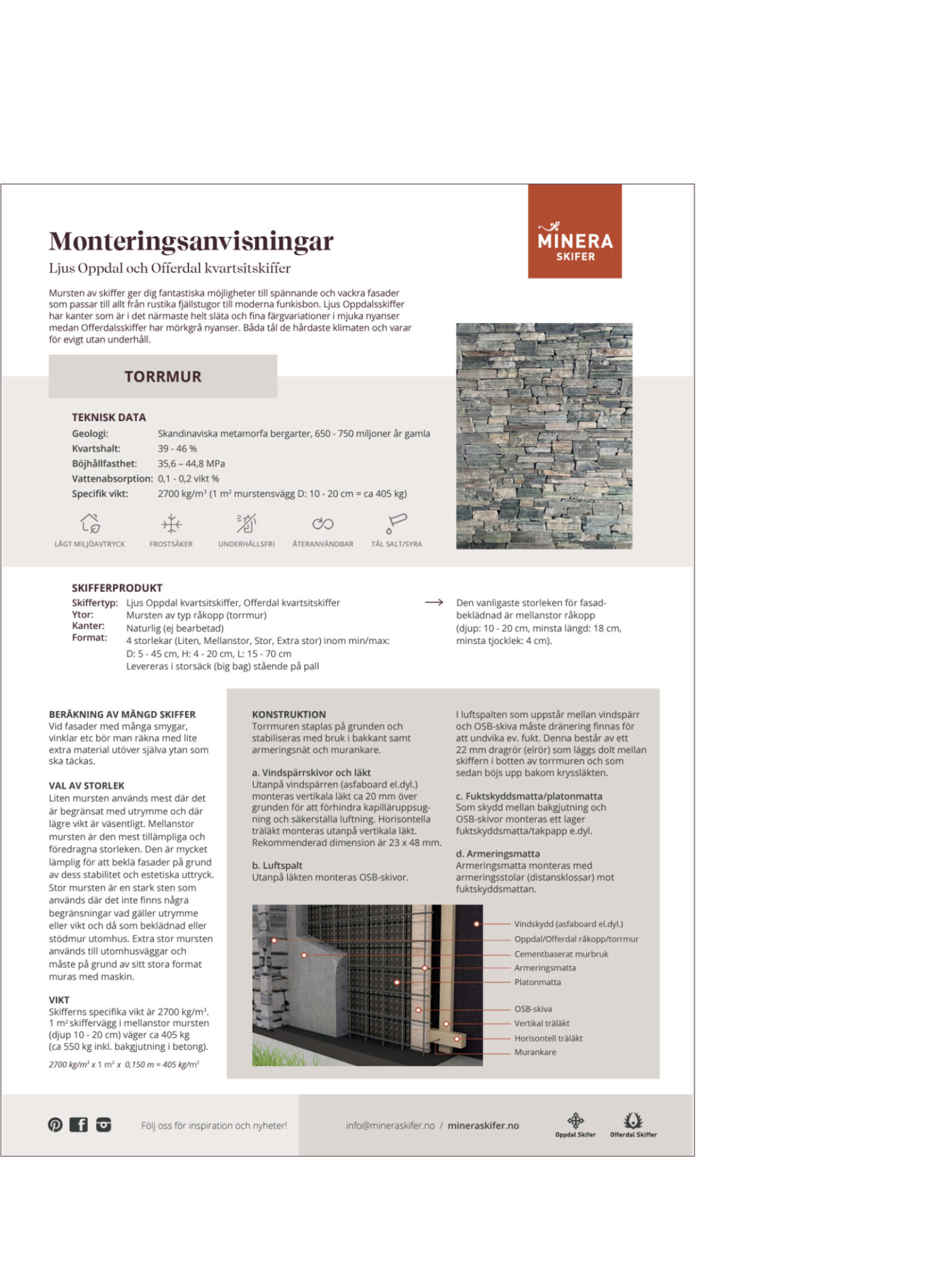

Monteringsuppbyggnad av torrmurad fasad i skiffer, inklusive mängd- och viktberäkning samt montering av skiffermursten.

Prinsippskisse som viser oppbygging av en tørrmurt fasade i skifer
