Universell utformning med skiffer

Tekniska data

Teknisk lösning Exempel med skiffer
Uppmärksamhetsfält
Utförs med tvärgående taktila ribbor eller stavar som varnar för nivåskillnad. Integrerat i platta: Skifferplattor med frästa spår. Spåren kan levereras färdigfyllda med kontrastmaterial som sten, metall eller PU, eller fyllas på plats. Bild 6: Skiffer med infästa spår fyllda med Akemi akepox halkskydd.
Ytmonterad lösning: Taktila ribbor av metall, gummi eller polymer limmas direkt på skifferytan. Elementen levereras separat och placeras enligt önskat mönster. Bild 1: Skiffer med tvärgående taktila stavar.
Varningsfält
Utförs med runda taktila knoppar i systematiskt mönster, monterade ovanpå eller infällda i ytan. Integrerat i platta: Skifferplattor med frästa hål för taktila knoppar. Knopparna kan levereras färdigmonterade i plattan, eller limmas in på plats. Material kan vara metall, polymer eller annat kontrastmaterial.
Ytmonterad lösning: Taktila knoppar monteras direkt på skifferytan enligt mönster. De kan limmas eller skruvas fast och levereras löst för montering på plats. Vanliga material är rostfritt stål, mässing eller komposit. Bild 2, 7, 8: Runda taktila knoppar ytmonterade på skiffer.
Kontrastmarkering av trappor och avsatser
Utförs med kontrastfält eller trappnos i annat material eller färg. Integrerat i platta: Skiffertrappsteg eller platta med frästa spår för kontrastremsa. Spåren kan levereras färdigfyllda med kontrastmaterial som skiffer, marmor, metall eller färgmassa, eller fyllas på plats. Bild 5, 6, 7: Skiffer med infästa spår fyllda med marmor / Akemi akepox halkskydd / gummi.
Trappnos eller kontrastfält i annat material limmas direkt på skifferytan. Lösningen kan även bestå av en separat remsa i kontrastmaterial monterad framtill på steget. Bild 4, 8: Skiffer med trappnos i kontrastskiffer monterad kant i kant med trappsteg.
Taktilt ledstråk
Utförs med längsgående ribbor eller stavar som ger taktil vägledning i öppna ytor. Taktila ribbor monteras direkt på skifferytan och bildar ett sammanhängande ledstråk. Ribborna kan limmas eller skruvas fast beroende på underlag och produkt. Vid riktningsändringar används kvadratiskt mittpunktfält i samma material. Bild 3: Ledstråk med 300 x 300 mm mittpunkt för riktningsändring på skiffer.

Denna översikt ger en introduktion till olika fästmetoder för taktila element – såsom knoppar, remsor, prefabricerade fält och ledstråk – på natursten, särskilt skiffer. Val av lösning bör alltid utvärderas i samråd med leverantör av taktila produkter och ansvarig projektör.
LIMNING (KEMISK FÄSTNING)
Lämplig för inomhusbruk eller jämna, torra ytor utomhus. Underlaget måste vara rent, torrt och fettfritt. Släta stenar bör ev. mattas lätt.
3M VHB-tejp för inomhusknoppar/remsor (snabb montering, hög vidhäftning)
1-komponents MS-polymerlim avsett för natursten för enkel montering
2-komponentslim avsett för natursten ger hög hållfasthet för utomhusbruk
MEKANISK FÄSTNING (BORRADE LÖSNINGAR)
Vanlig metod för utomhusmontering eller områden med hög trafik
Hål borras med stenborr (inte slagborr). Lim ska appliceras i och under elementet
Knoppar och remsor med tapp trycks in i borrade hål fyllda med lim
PREFABRICERADE FÄLT / PLATTLÖSNINGAR
Plattor med knoppmönster (t.ex. 30×30 cm) kan limmas med monteringslim
För utomhusbruk rekommenderas flexibelt 2K-lim och ev. dold mekanisk förankring
Fälten kan sänkas ner i stenbeläggningen för att undvika slitage på kanter
UNDERLAGSFÖRBEREDNING (Kritiskt för god vidhäftning)
Impregnering och vax måste avlägsnas före limning
Släta ytor bör slipas lätt och dammsugas
Rengöring med isopropanol e.d. avlägsnar damm och fett
INOMHUS VS UTOMHUS
Tejp eller lim fungerar i kontrollerade/torra miljöer inomhus, medan en kombination av lim och tapp rekommenderas för slitstyrka och väderpåverkan:
Punktknoppar
Inomhus: Tejp eller lim direkt på platta/skiffer
Utomhus: Tapp i borrade hål + 2K-lim
Ledstråksremsor
Inomhus: Självhäftande eller limmat på jämn yta
Utomhus: Metallremsa med plugg i hål eller 2K-lim
Taktila plattor/fält
Inomhus: Limmas med monteringslim (ev. kombi med tejp)
Utomhus: Limmas med flexibelt 2K-lim, ev. skruvas dolt. Fältet kan med fördel sänkas något i stenen

Snitt av 10 skifferprover uppmätta med NCS Lightness Meter. Det är ett visuellt och analogt verktyg – bedömningen kan variera mellan personer och ljusförhållanden. Det ger uppskattningar som ett första verktyg i designfasen, men inte för exakt dokumentation.
Y används för att beräkna luminanskontrast mellan två material (använd kontrastkalkylatorn tillgänglig för nedladdning)
Luminanskontrasten beräknas enligt formeln (Y₁ – Y₂) / Y₁, där Y₁ är objektet och Y₂ är bakgrunden
Skiffer NCS-ljusstyrka (V) Reflektansvärde (Y) Standardavvikelse Y
Ljus Oppdal Natur 0,56 30,03 ± 2,32
Ljus Oppdal antikborstad 0,65 38,52 ± 1,63
Ljus Oppdal silkeborstad 0,70 44,37 ± 4,17
Offerdal Natur 0,38 17,94 ± 2,87
Offerdal antikborstad 0,45 22,50 ± 4,23
Offerdal silkeborstad 0,54 28,44 ± 1,74

Se även visuell korstabell nedan
Tröskelvärden: ≥ 0,8 för trappnosar, varningsfält, uppmärksamhetsfält och ledstänger. ≥ 0,4 för ledstråk och kontrastytor. Dessa värden används som riktlinjer i flera europeiska länder (t.ex. Norge) men ingår inte som bindande krav i svensk bygglagstiftning. De bygger på vägledande principer i EN 17210 och ISO 21542.
Bakgrund = huvudytan (t.ex. ett trappsteg) Objekt = kontrastmarkeringen (t.ex. trappnos)
≥ 0,8 för trappnoser, varningsfält, uppmärksamhetsfält, ledstänger Bakgrund Objekt Kontrast (K)
Offerdal natur Oppdal antikborstad 1,148
Offerdal natur Oppdal silkeborstad 1,474
Offerdal antikborstad Oppdal silkeborstad 0,972
≥ 0,4 för ledstråk och kontrastfält Bakgrund Objekt Kontrast (K)
Oppdal natur Oppdal silkeborstad 0,477
Oppdal antikborstad Offerdal natur 0,534
Oppdal silkeborstad Offerdal natur 0,596
Oppdal silkeborstad Offerdal antikborstad 0,493
Offerdal natur Oppdal natur 0,675
Offerdal natur Offerdal silkeborstad 0,586
Offerdal antikborstad Oppdal antikborstad 0,712
Offerdal silkeborstad Oppdal silkeborstad 0,56

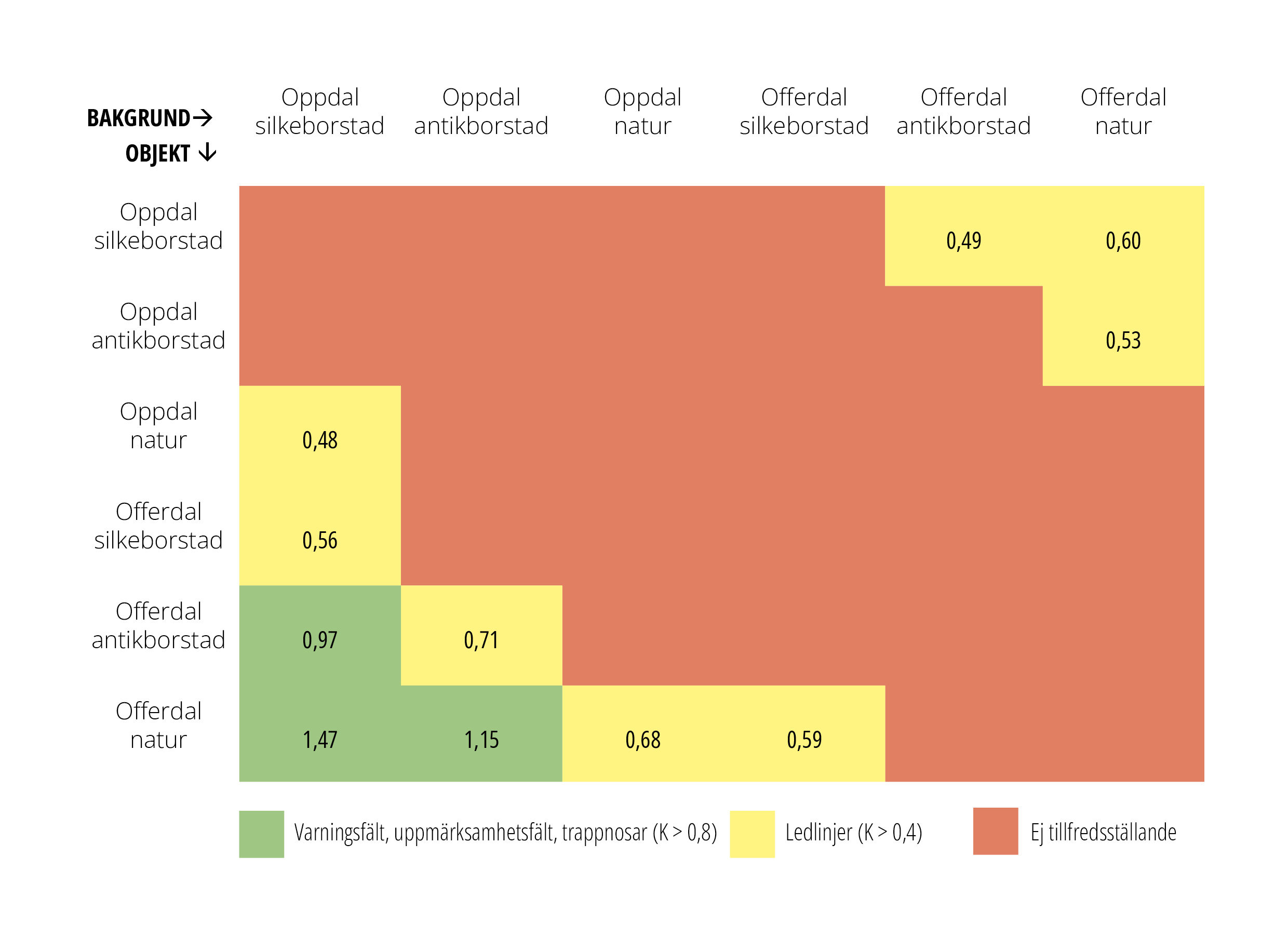

Korstabell som visar beräknad luminanskontrast mellan sex skiffervarianter använda som bakgrund och objekt (där bakgrunden är huvudmaterialet, till exempel ett trappsteg, medan objektet är kontrastmaterialet, till exempel trappnosen). Siffrorna är baserade på genomsnittligt ljushetsvärde (Y-värde) från mätningar med NCS Lightness Meter. Det är ett visuellt och analogt verktyg – bedömningen kan variera mellan personer och ljusförhållanden. Dessa värden används som riktlinjer i flera europeiska länder (t.ex. Norge) men ingår inte som bindande krav i svensk bygglagstiftning. De bygger på vägledande principer i EN 17210 och ISO 21542. Det ger uppskattningar som ett första verktyg i designfasen, men inte för exakt dokumentation.

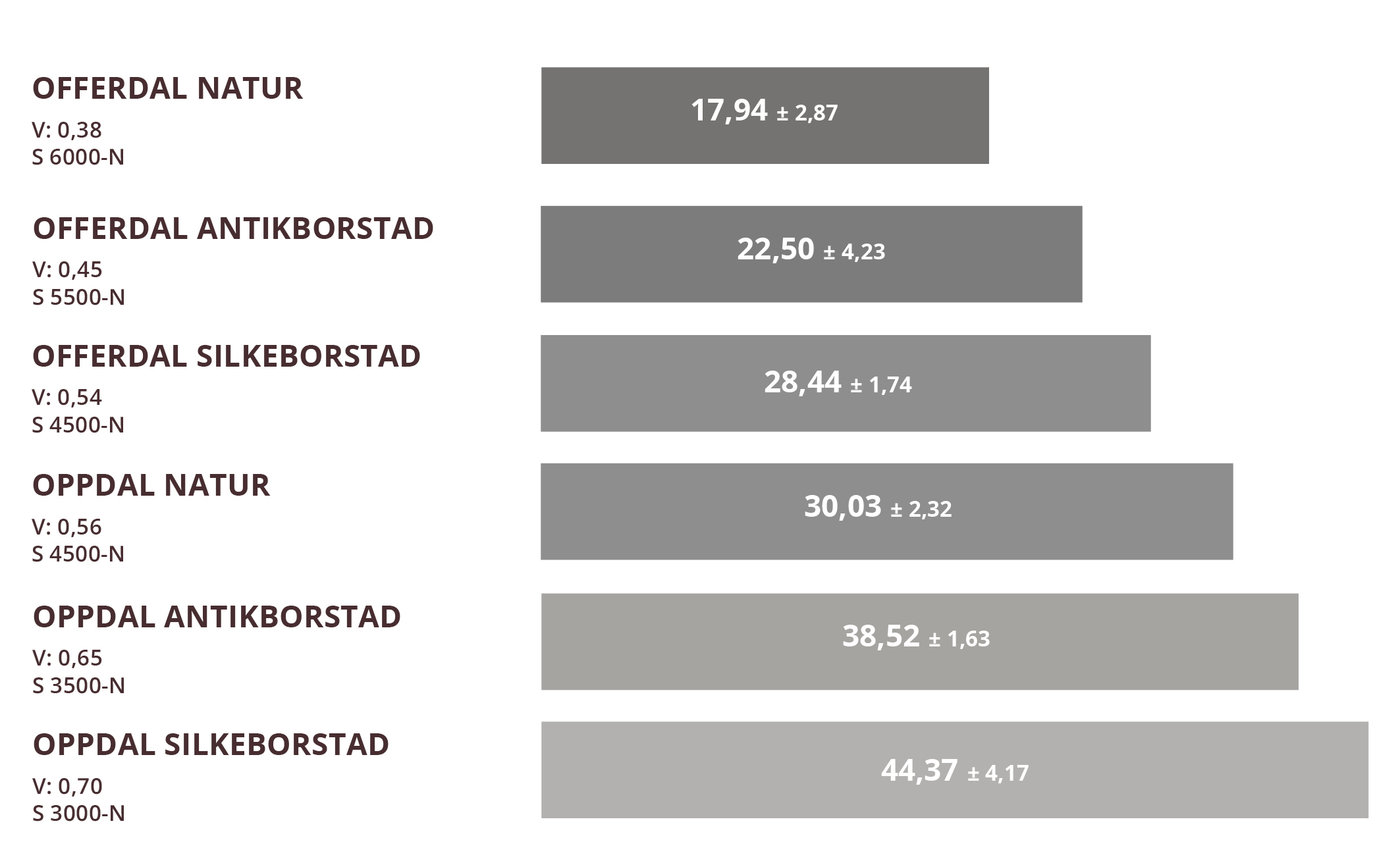

Genomsnittligt reflektionsvärde (Y-värde) och standardavvikelse för våra skiffertyper i tillgängliga ytbehandlingar, baserat på 10 mätningar per variant utförda med NCS Lightness Meter. Verktyget använder gråskala för visuell jämförelse och ger en indikation på ytans ljushetsvärde (Y) för bedömning av kontrast och materialval. Det är ett visuellt och analogt verktyg – bedömningen kan variera mellan personer och ljusförhållanden. Det ger uppskattningar som ett första verktyg i designfasen, men inte för exakt dokumentation.

Exempel på lösningar med skiffer

EXEMPEL 1: UPPMÄRKSAMHETSFÄLT, djup 60 cm med tvärgående taktila ribbor
Ljus Oppdal antikborstad platta (R10) med monterade tvärgående taktila ribbor.
EXEMPEL 2: VARNINGSFÄLT, djup 60 cm med runda taktila knoppar
Ljus Oppdal silkeborstad platta (R10).
EXEMPEL 3: TAKTIL LEDLINJE med 300 x 300 mm centrumpunkt för riktningsändring
Luminanskontrast >0,4. Offerdal natur platta (R11).
EXEMPEL 4: KONTRASTMARKERING 40 mm in på trappsteg
Offerdal silkeborstat trappsteg med trappnäsa i Ljus Oppdal silkeborstad skiffer (R10).
EXEMPEL 5: KONTRASTMARKERING över hela viloplanets bredd
Ljus Oppdal antikborstad platta/trappsteg med fräst spår för limmad marmorrand.
EXEMPEL 6: UPPMÄRKSAMHETSFÄLT 600 mm och KONTRASTMARKERING 40 mm på trappsteg
Ljus Oppdal natur platta och trappsteg (R13) med frästa spår fyllda med Akemi akepox antislip.
EXEMPEL 7: VARNINGSFÄLT djup 600 mm med runda taktila knoppar och KONTRASTMARKERING 40 mm på trappsteg.
Ljus Oppdal antikborstad platta och trappsteg (R10) med fräst trappnäsa i gummi.
EXEMPEL 8: VARNINGSFÄLT med runda taktila knoppar och KONTRASTMARKERING 40 mm på trappnäsa i kombination av skiffertyper som ger luminanskontrast >0,8
Ljus Oppdal silkeborstad platta/trappsteg (R10). Ottaskiffer natur på trappnäsa.

Har du frågor om universell utformning?

Skiffer erbjuder unika möjligheter för tillgängliga och inkluderande lösningar – från taktila ledlinjer till halksäkra ytor och kontrastmarkeringar. Vi hjälper dig att hitta de bästa lösningarna som kombinerar estetik, funktionalitet och hållbarhet.
