Fasade, tak, belegning

Skiferhytte Sæterfjellet

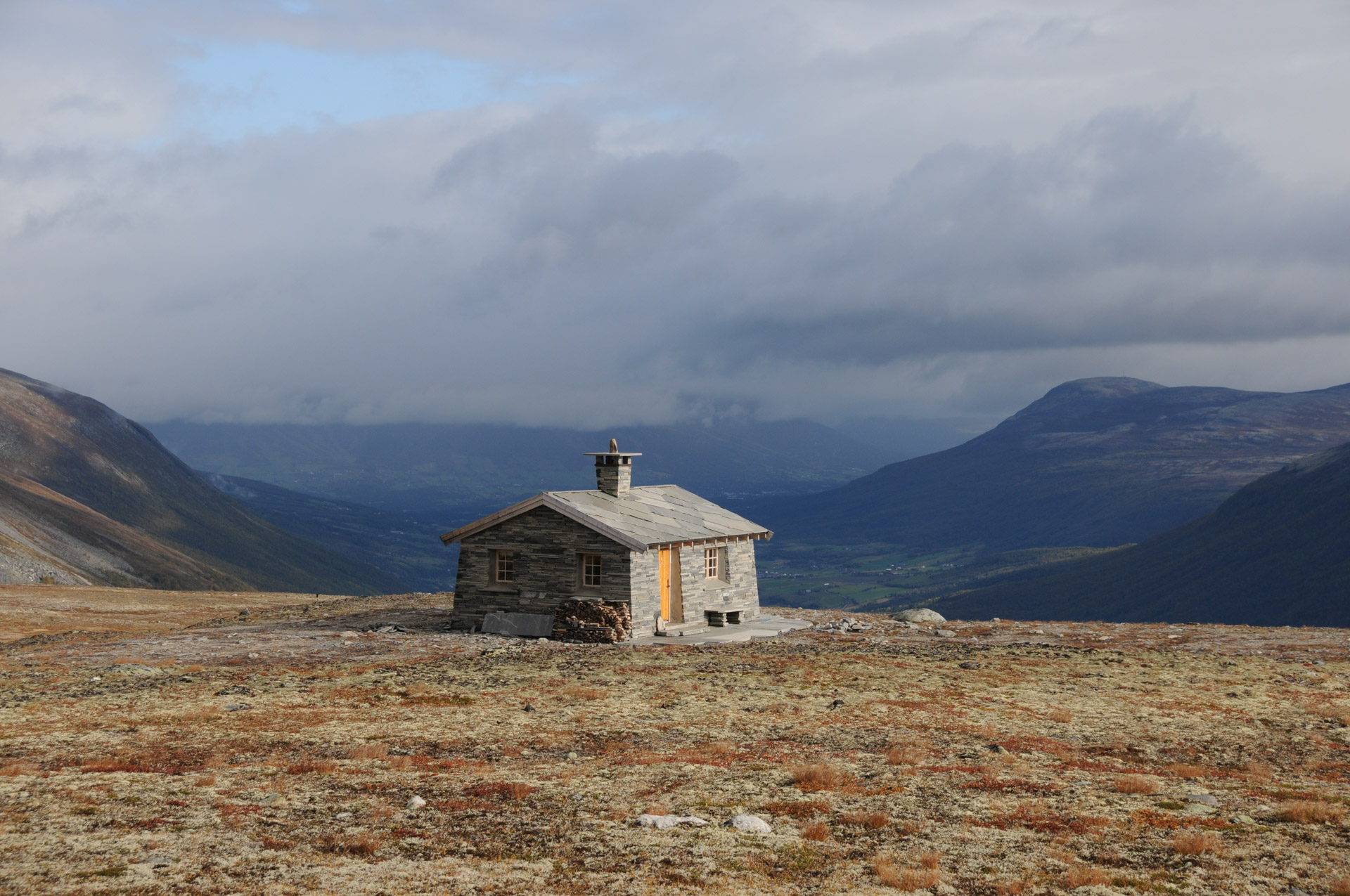

Hytte på Sæterfjellet med utsikt over dalen. Hytta er kledd i fasadeskifer.

Med skiferbruddet som nærmeste nabo hviler denne solide hytta med panoramautsikt over fjellbygda Oppdal.

ARKITEKT

Design: Arne Robert Skaslien

ÅR

2007

SKIFER LEVERT PÅ PROSJEKTET
Fasade
Tak
Utegulv

100 % av all murstein (40 kvm) , takskifer (40 kvm) og bruddskifer (15 kvm) kan i sin helhet demonteres og ombrukes

40 m2
40 m2
15 m2
SKIFERTYPE

Lys Oppdalskifer

Fasade

Murstein (råkopp), d: 100 – 300 mm
Montering: Tørrmurt med bakstøp

Tak

Pipehelle, spesialmål
Bruddskifertak store, t: 20 – 30 mm
Montering: Skrudd med overlapp

Belegning

Bruddskifer ekstra stor, t: 50 – 70 mm
Montering: lagt i løsmasser

Material –
transport

6,2 km

Åpent for befaring

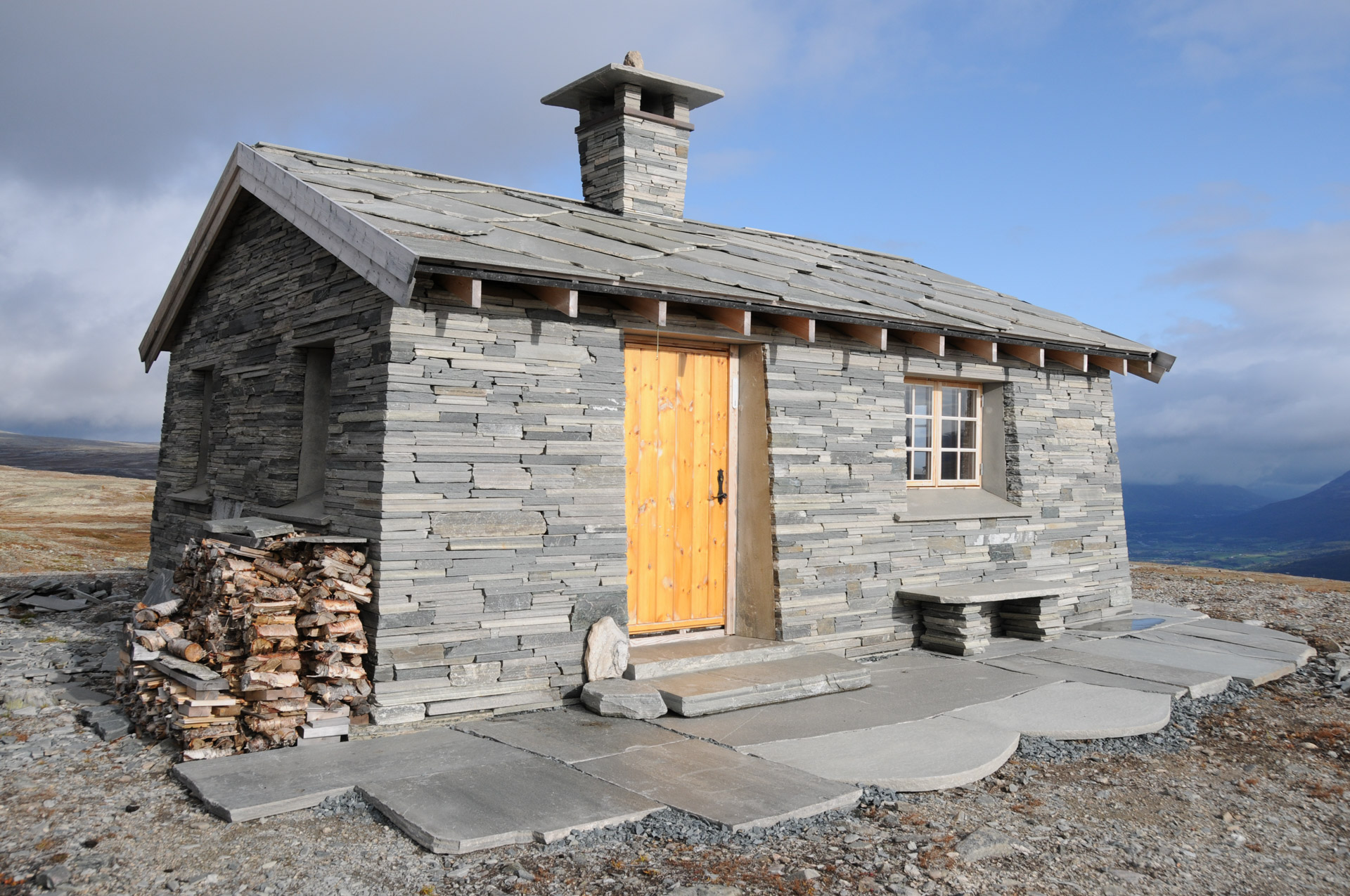

Hytta på Sæterfjellet er bygget med utstrakt bruk av lokal skifer og ligger i direkte nærhet til skiferbruddet i Oppdal. Bygget består i hovedsak av murstein, bruddheller og tilpassede detaljer i skifer. Fasaden er murt opp som tørrmur og tåler eksponerte forhold uten behov for vedlikehold.

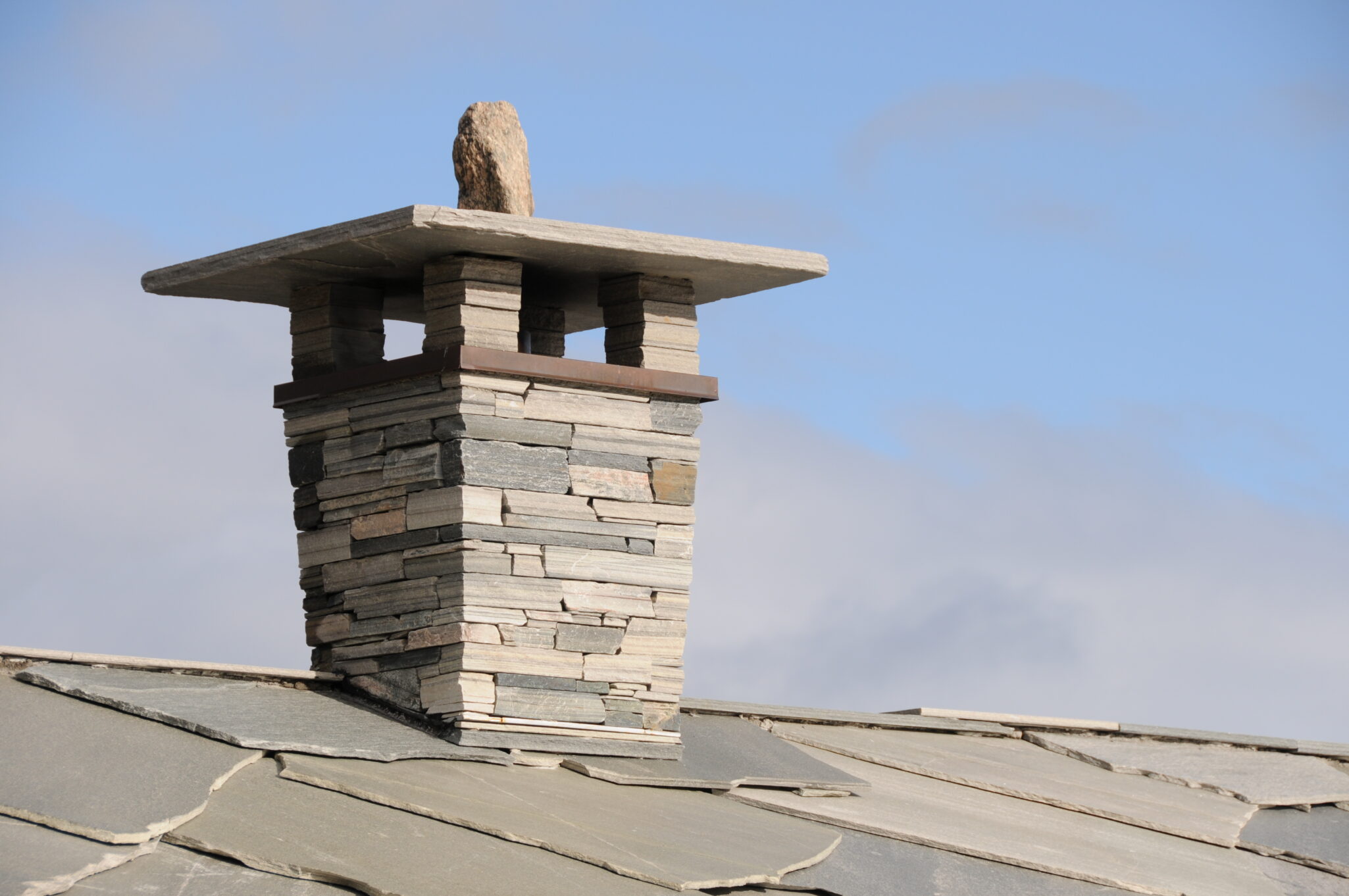

Taket er tekket med bruddheller i lys Oppdalskifer, og samme skifertype er benyttet til massive naturtrinn, tråkkheller, pipehelle, benker og vindusbrett.

Oppdal tørrmur, bruddhelletak, massive naturtrinn, tråkkheller, vindusbrett, pipehelle, skiferbenk
Tørrmur – Bruddheller til tak – Pipehelle

Oppbygging av fasaden (tørrmur)

Tørrmuren er bygget opp på fundament og stabilisert med mørtel i bakkant, armeringsnett og muranker. Utenpå vindsperren (asfaltplate eller tilsvarende) er det montert vertikale lekter, lagt 20 mm over fundamentet for å hindre kapillæroppsug. Horisontale trelekter er festet utenpå disse, med dimensjon 23 x 48 mm. Ytterst er det montert OSB-plater. I luftespalten mellom vindsperre og OSB-plater er det lagt inn drenering i form av et 22 mm trekkrør (el-rør), skjult bak skiferen i nedre del av muren og bøyd opp bak krysslektingen.

Som beskyttelse mellom bakstøp og OSB-plater er det lagt inn et lag grunnmursplast (alternativt takpapp). Armeringsmatte er montert med armeringsstoler mot denne plasten.

Se her for full monteringsveiledning fasade tørrmur inkl. mengde- og vektberegning samt montering av skifermursteinen.

Prinsippskisse som viser oppbygging av en tørrmurt fasade i skifer
